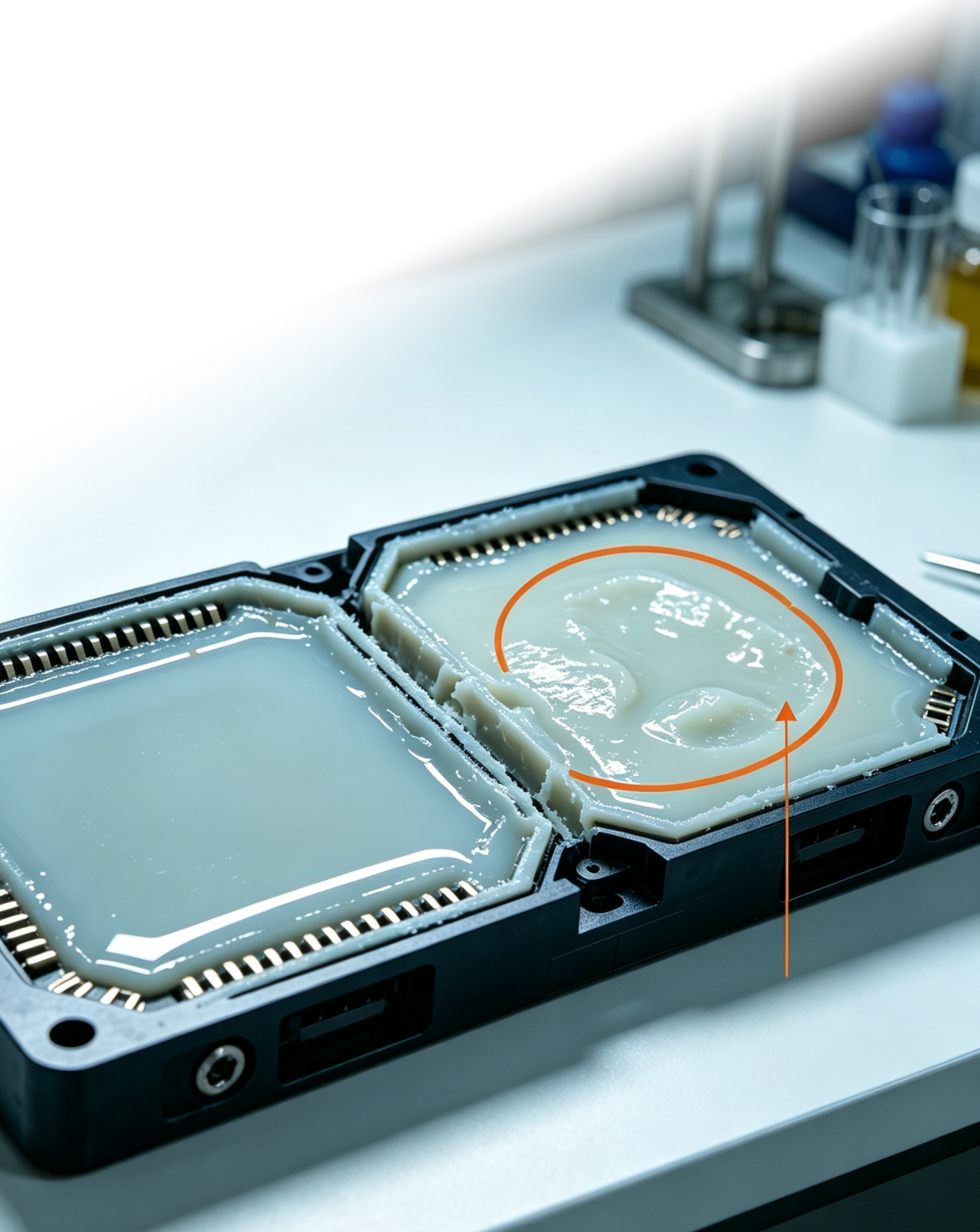

做双组份灌胶的工程师大概率都遇到过：同一批次产品，有的固化正常，有的局部发软、粘手，剖开内部甚至有未固化的胶团。 第一反应一般是两个方向：要么设备泵磨损，A/B 出胶比例跑偏；要么车间温度波动，胶水粘度变化，流量跟着飘。 很多时候大家会直接拆泵检修，折腾半天，最后发现根本不是泵的问题。本文就把这两类根因区分方法、排查顺序、验证手段一次性讲清楚。

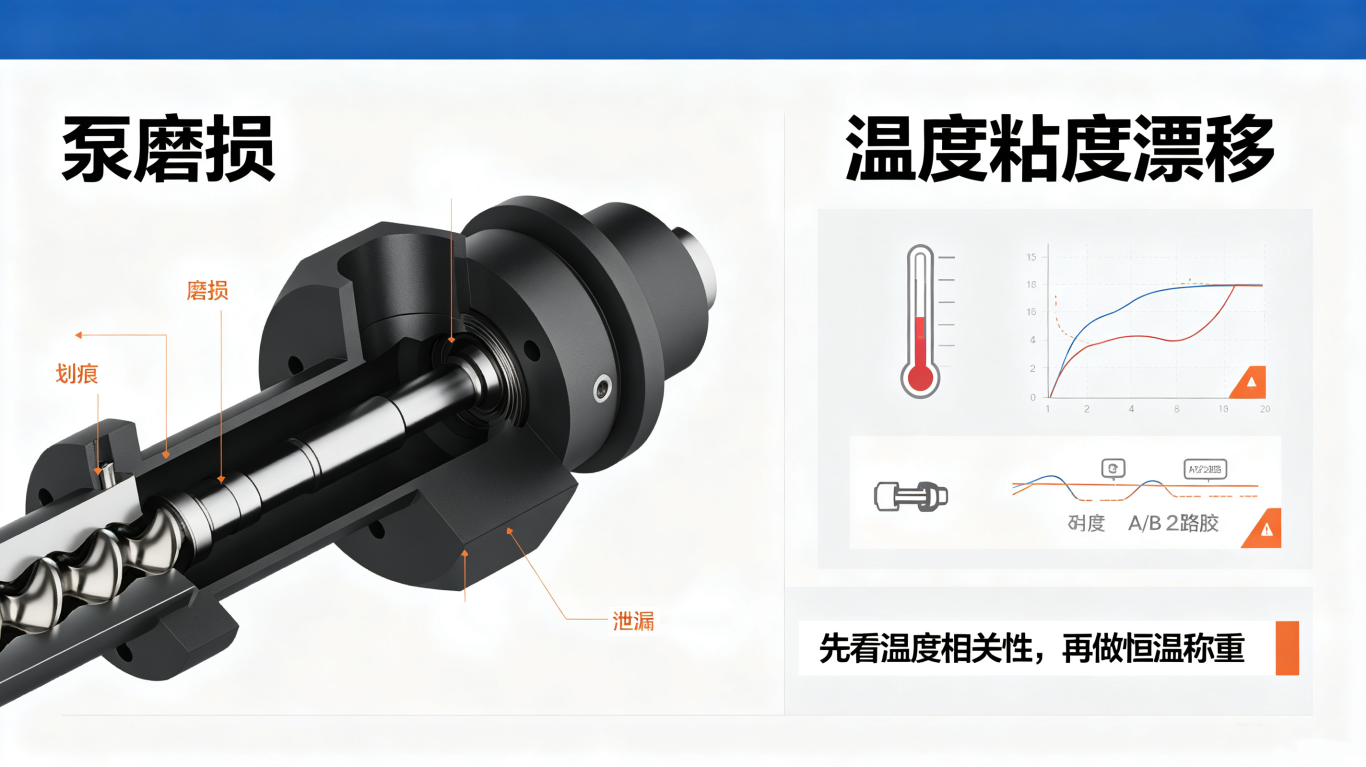

核心本质：A 泵或 B 泵容积效率下降，每次循环实际吐出量小于理论值，配比偏差是持续性、偏单向。
典型现象：
· 不良不是随机零星出现，会持续一批产品都偏软。
· 换一桶新胶，不良现象没有改善。
· 静态打胶称重测试：连续取 10 次 A/B 胶称重，平均值偏离设定配比，且重复性差。
· 磨损严重时，空载泵听得到异响，泵的密封位置有渗胶。

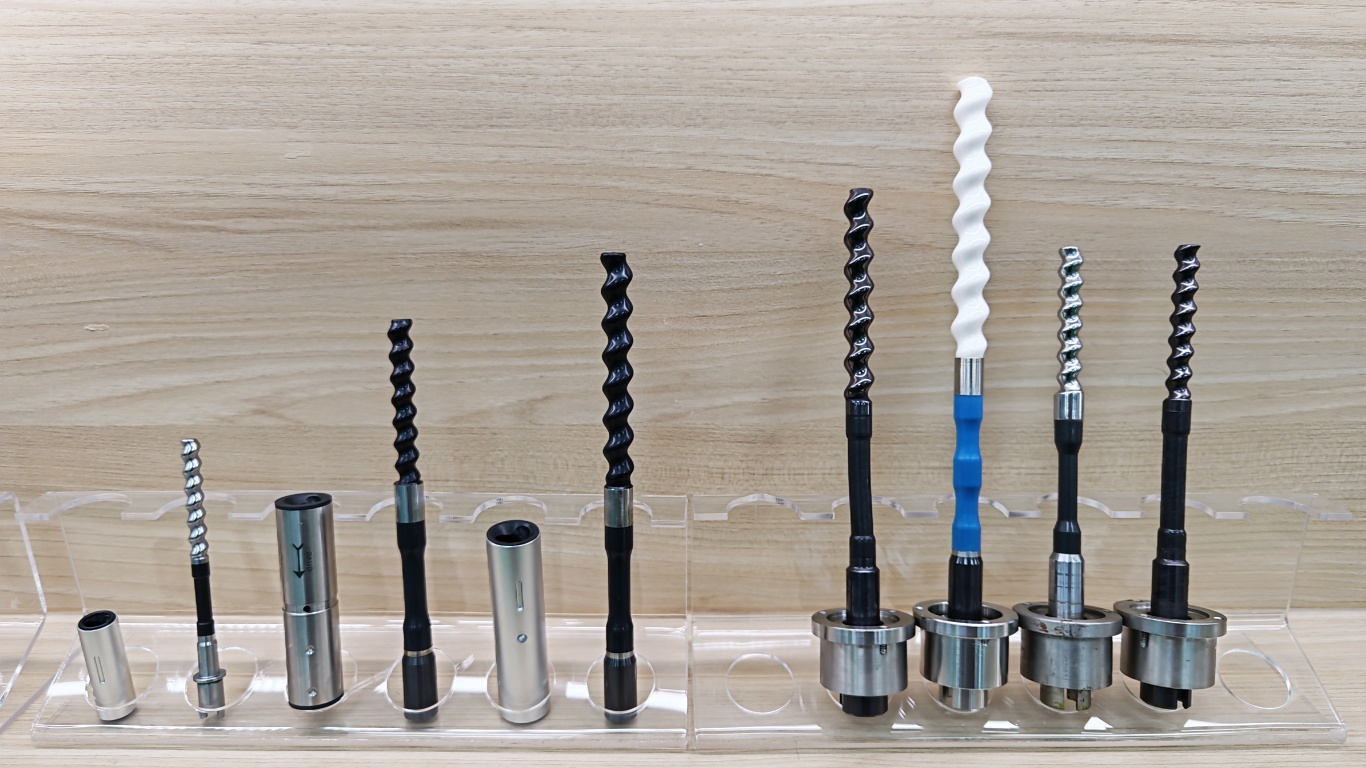

常见磨损场景：高填料环氧胶（导热粉、氧化铝），填料颗粒像砂纸，持续刮擦柱塞、密封圈；螺杆泵定子磨损。

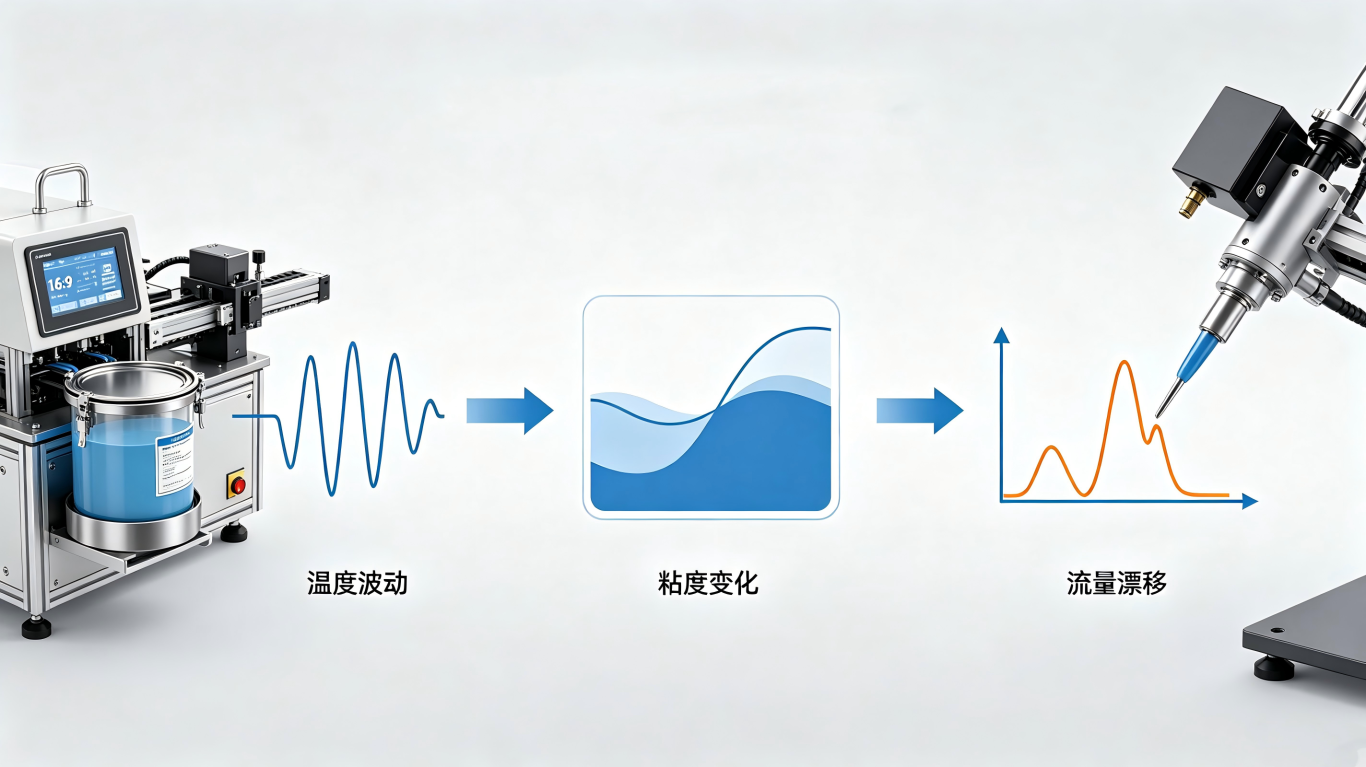

核心本质：双组份胶水粘度对温度敏感，温度越低粘度越高，同等压力 / 转速下，出胶流量下降。A、B 组分粘度温度系数往往不一样，温度变化时两者流量衰减幅度不同，间接造成配比偏移。
典型现象：

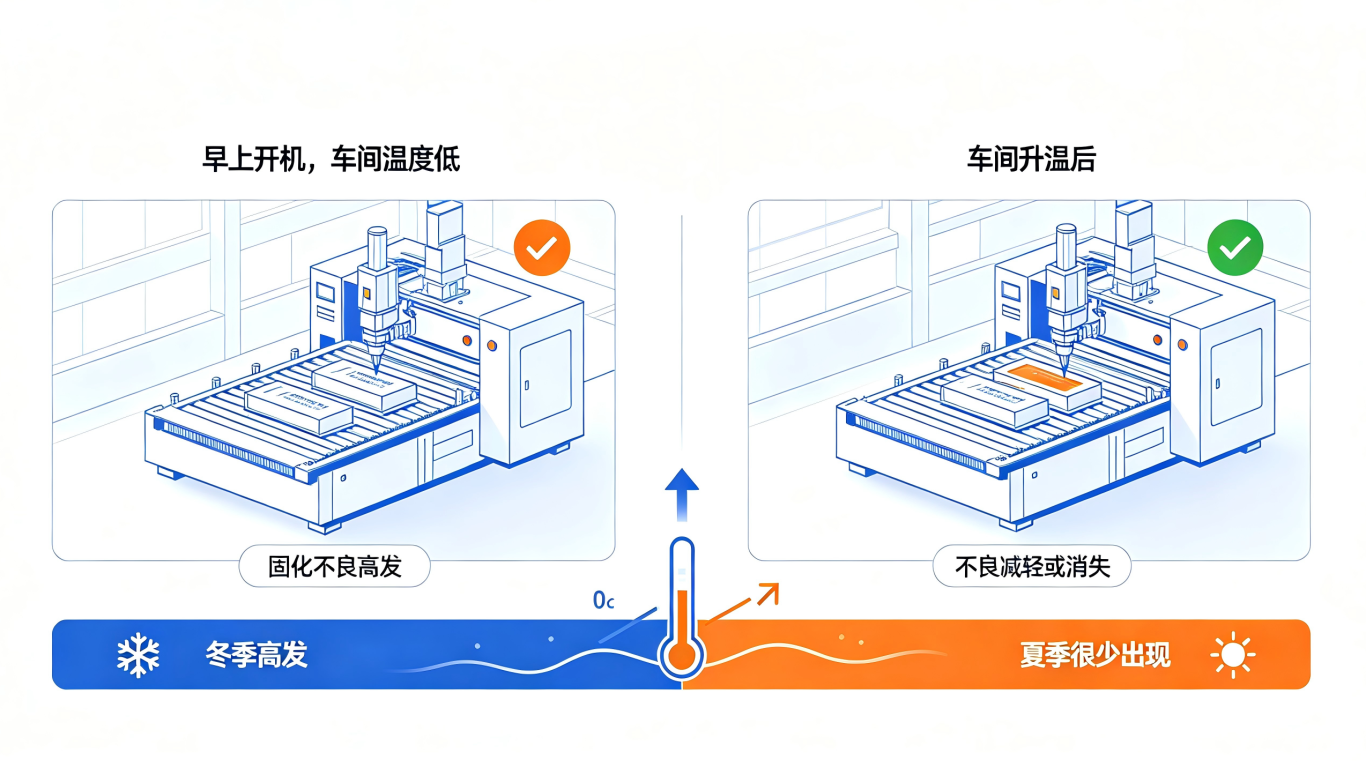

· 早上开机车间温度低，大量产品固化不良。车间升温后，不良自动减轻甚至消失。
· 同一台设备，冬季高发，夏季很少出现。
· 静态称重：恒温环境下 A/B 配比合格。当料桶 / 管路温度下降，配比开始漂移；
· 新胶、旧胶表现一致，胶桶摸上去明显偏凉。
⚠️重点误区：很多人以为温度只影响流动性，不改变配比。只有 A、B 粘度随温度变化曲线完全一致，温度才不会影响配比；绝大多数环氧、PU 双组份胶 A/B 温粘特性差异很大。

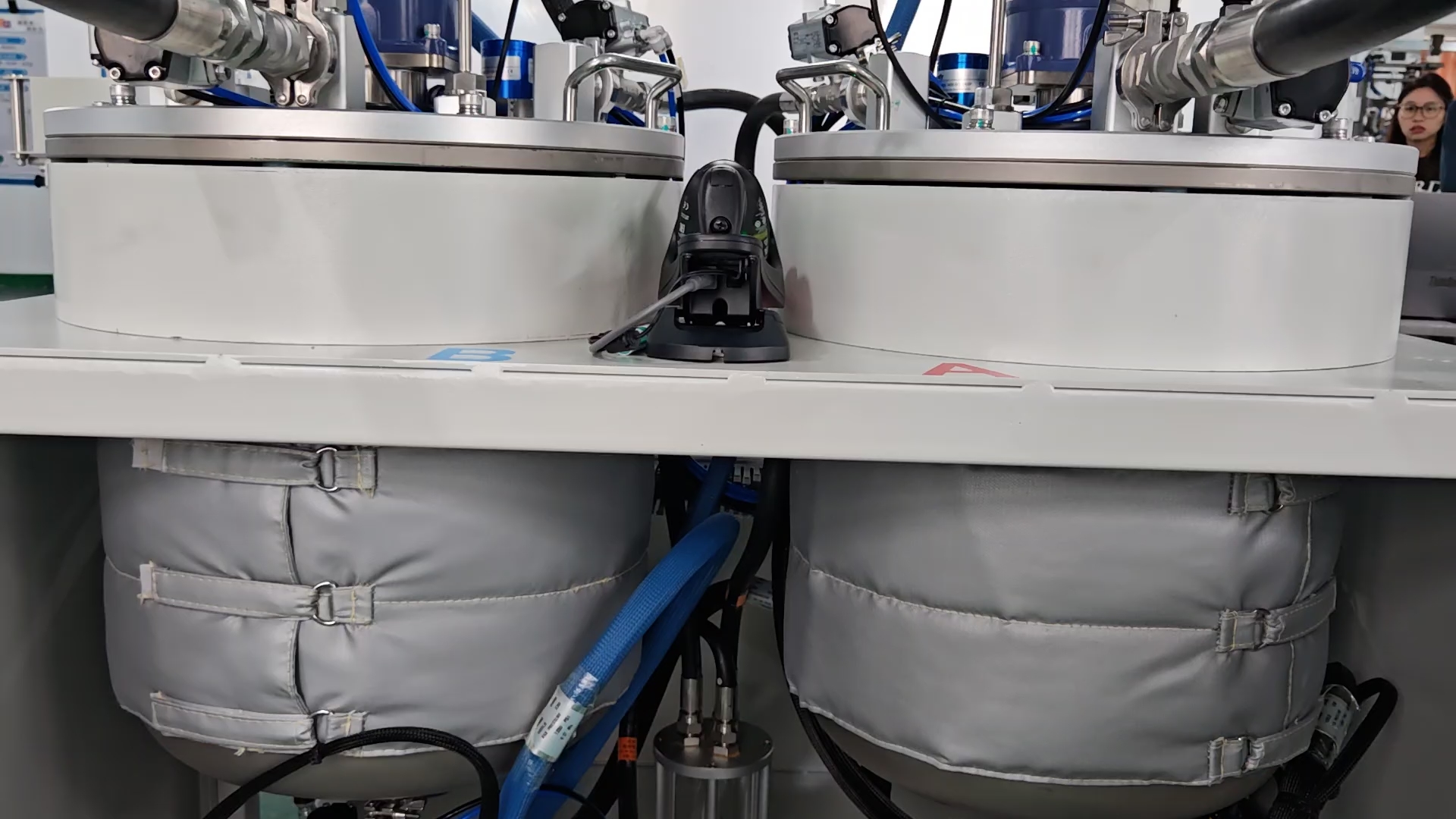

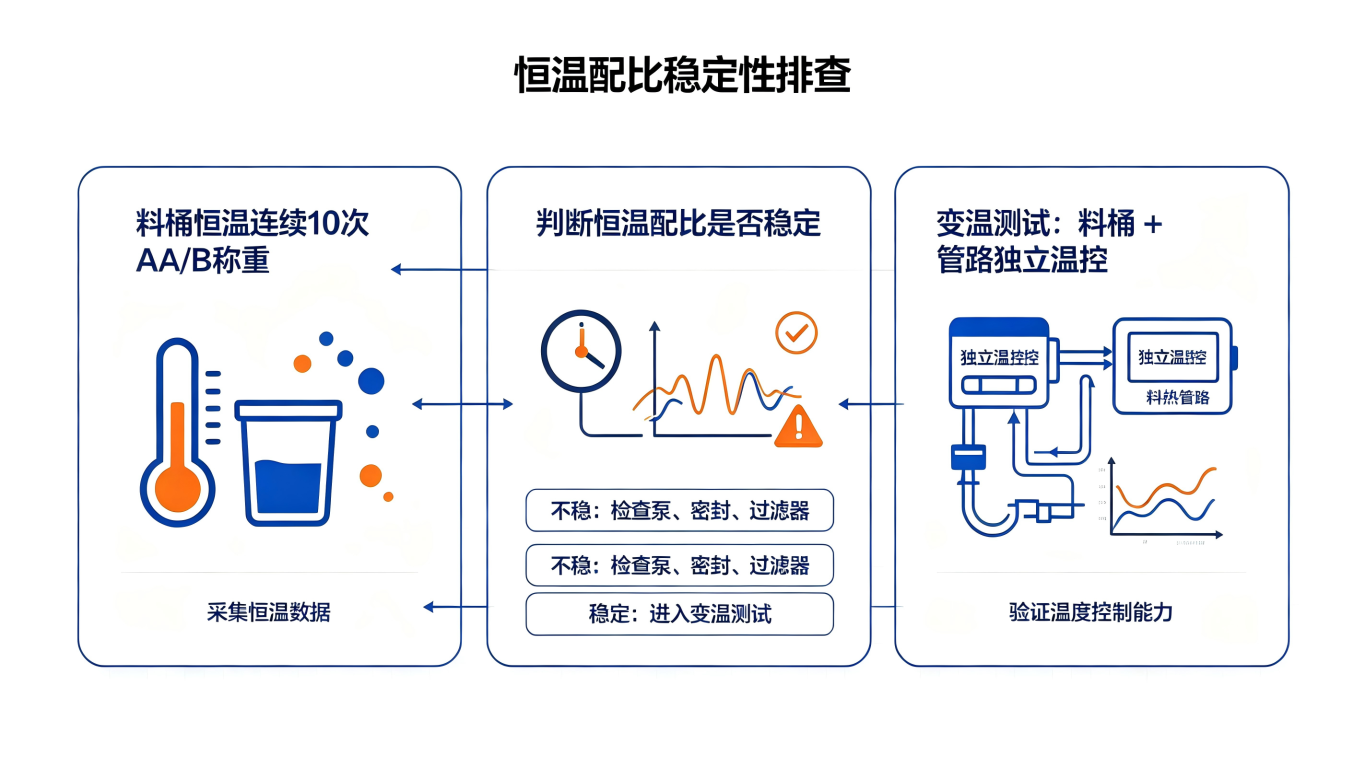

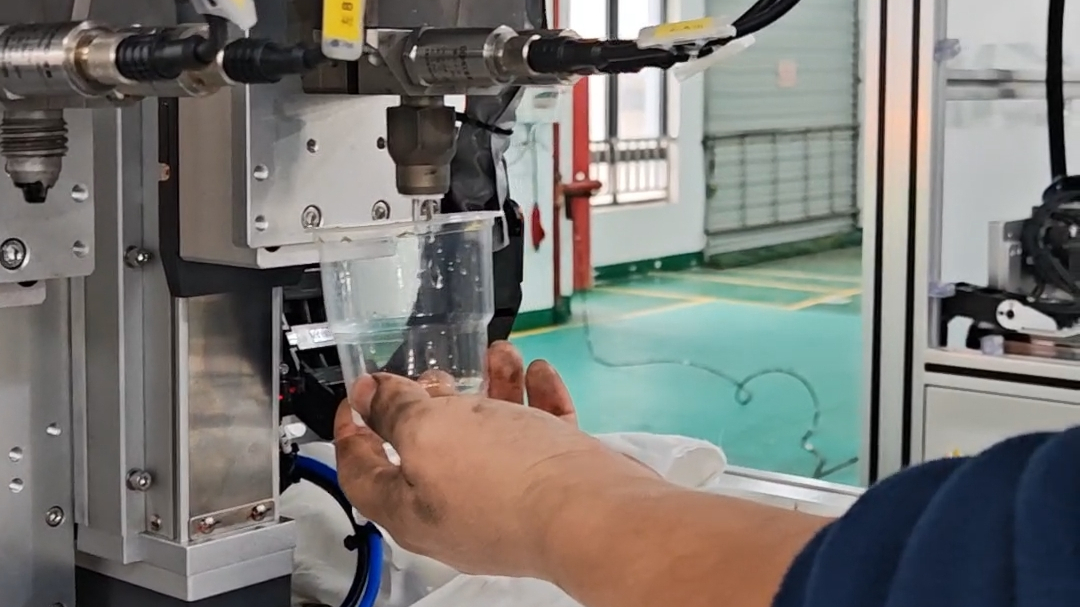

把 A、B 胶料桶保温到目标工艺温度，保温足够时间让胶液整体温度均匀。连续采集 10 组 A、B 出胶，分别称重，计算实际配比。
配比稳定：排除泵磨损。
配比随胶温变化波动：锁定温度粘度问题。
一组不开料桶 / 管路加热；一组开启温控，稳定胶温。对比两组固化效果与称重配比。如果加温后不良明显好转，根因偏向胶水粘度。
恒温条件下，多次称重，配比持续偏离，重复测试离散度大。
拆开泵查看柱塞 / 定子表面划痕、密封圈溶胀破损，确认泵磨损。
高填料体系，优先选用耐磨材质泵组件（碳化钨柱塞、耐磨定子）。
建立泵定期点检机制：每日称重校验配比，不要等到出不良再检修。
检查过滤器，避免大颗粒填料进入泵体加速磨损。
检查胶水是否对泵密封件溶胀，密封件溶胀也会造成容积效率下降，表现类似磨损。

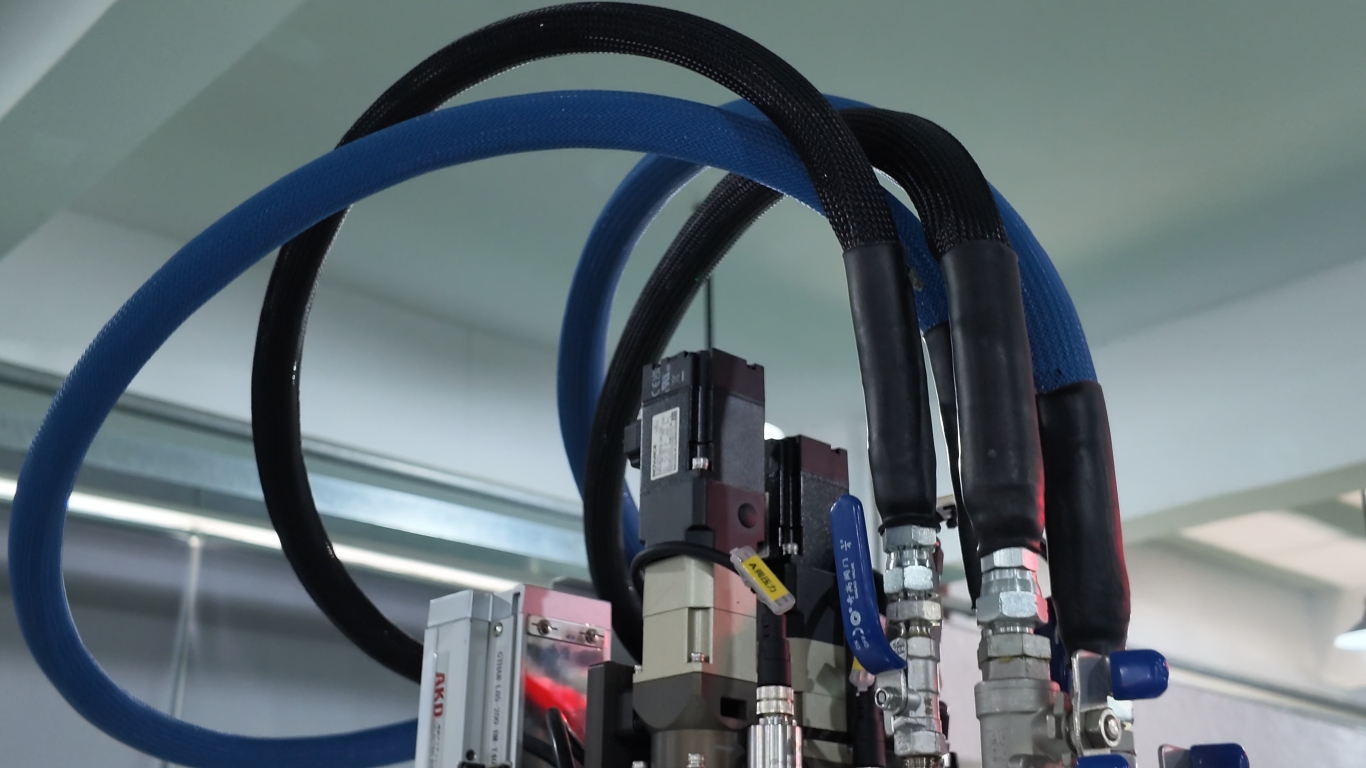

A、B 双路料桶、供胶管路、泵体独立温控，不要只加热料桶；管路长的情况下，管路冷胶段是主要变量。
温控目标不是越高越好，以胶水规格书推荐温度区间为准，温度过高会缩短胶水可使用时间。
设备程序增加预热待机逻辑：开机必须等待胶温达标，才允许自动灌胶。
评估胶水选型：更换 A/B 粘度温度系数更匹配的胶材，降低温度带来的配比敏感性。
很多故障是两者同时存在
泵轻微磨损，平时勉强合格；一旦温度下降、粘度升高，泵负载变大，泄漏量进一步增加，配比直接超标。
A、B 两路供胶压力不匹配，粘度变化后压力补偿不足，放大流量偏差。
混合管堵塞、背压变化，也会干扰出胶，症状和配比不稳很像，排查时要一并排除。
1. 观察不良是否随环境温度变化 → 初步定性。
2. 恒温条件下做 A/B 称重，验证配比稳定性。
3. 恒温下配比不合格：检查泵、密封、过滤器。
4. 恒温下配比合格，降温就漂移：胶温与粘度匹配问题。
5. 最后排除混合管背压、两路供胶压力差异。
你们现场遇到固化不良，一般优先称重校验还是直接拆泵检查？
高填料导热环氧场景，泵磨损和温度漂移哪个踩坑更多？
苏州市纬迪精密控胶系统有限公司
电话：+86-0512-66538861
邮箱：veady@szweidi.com官网：www.szweidi.com
